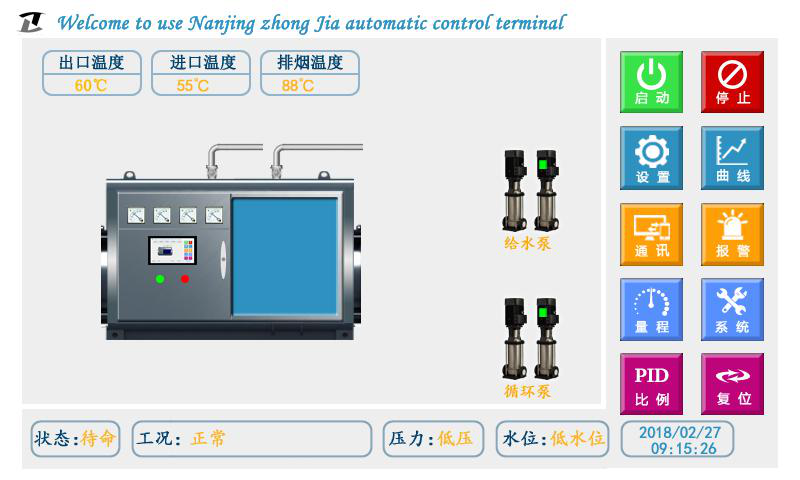

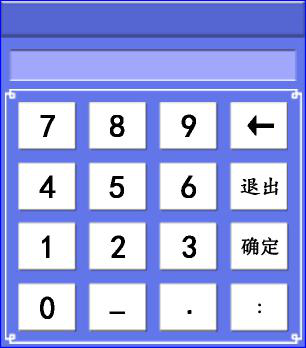

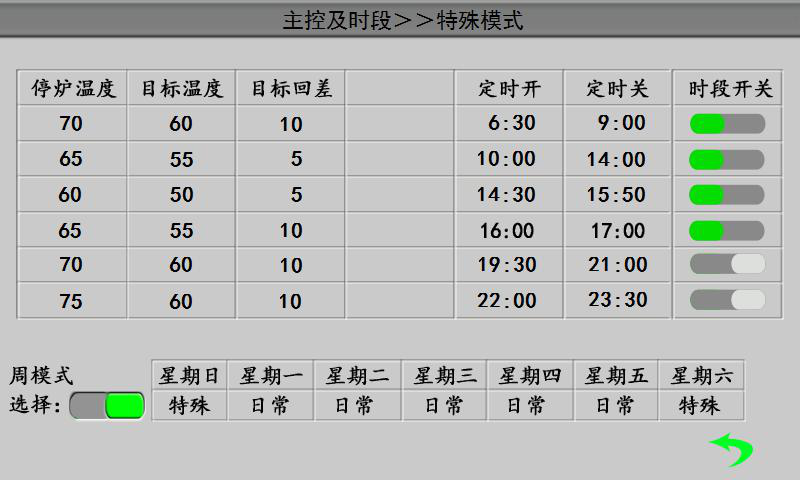

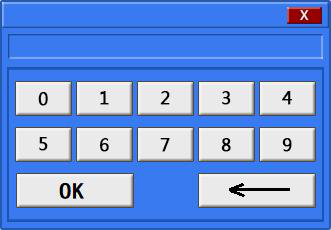

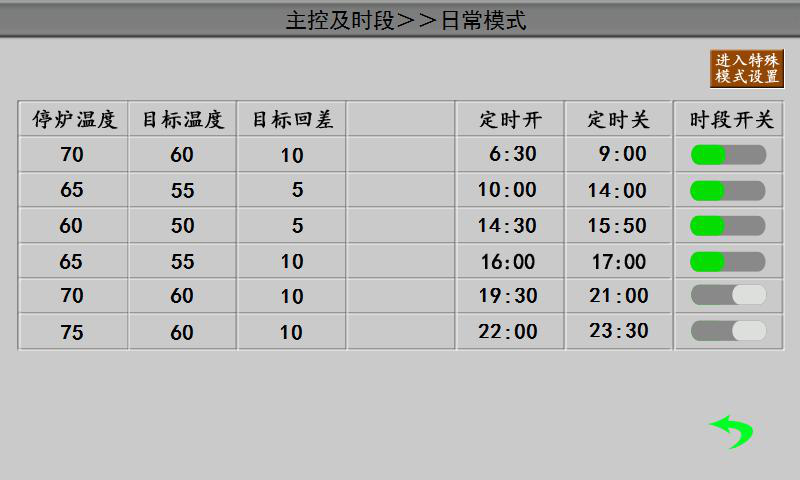

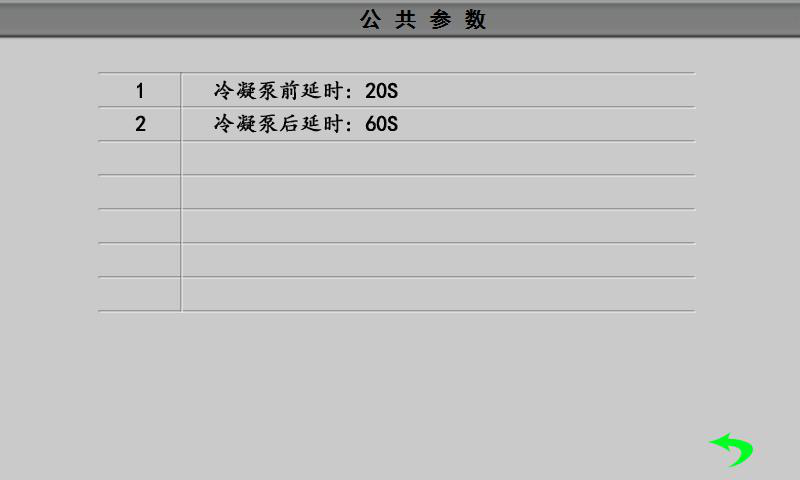

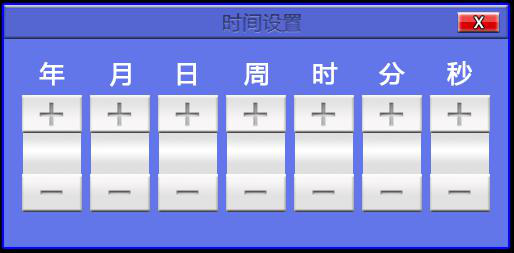

用戶參數設置：按鍵，屏幕會彈出密碼設輸入界面（出廠密碼咨詢：13839468258）。 水位傳感器
水位傳感器使用水位電極。水位電極是利用水的導電性測量水位的傳感器，當水位高于電極時，電極通過水和測量筒殼體之間形成回路；當水位低于電極時，電極和測量筒殼體之間沒有回路。控制器通過檢測該信號得到水位狀態。
水位電極的公共端請務必接在測量筒的殼體上，切不可接在鍋爐殼體或不銹鋼外包上，更不能接在電源零線上！雖然這樣接線有時也能夠使控制器檢測到水位，但會使水位檢測的可靠性和穩定性下降，甚至可能燒毀控制器輸入電路。
應注意保持水電極絕緣體部分的清潔，水垢或其他污物可能使電極兩端的絕緣性能降低，導致控 制器無法分辨水位(由于絕緣性能降低，電極和公共端之間始終存在回路，控制器檢測到的信號就會始 終顯示有水)。
爐壁溫度開關 爐壁溫度開關應緊貼鍋爐殼體(保溫層內)固定，當爐壁溫度高于整定值時，溫度開關觸點信號斷 開。該信號反映鍋爐水位是否低于傳感器安裝位置，是否可能存在干燒現象，可以作為極限低水位保 護的備份，進一步提高鍋爐運行的安全性。
燃燒器熄火報警
當燃燒器程序控制器檢測到燃?xì)鈮毫Ξ惓！L(fēng)壓異常、火焰中斷或未點燃等異常，會立即停爐保 護，鎖定程控器，并在燃燒器故障燈信號上輸出 220V AC 電壓信號。
控制器檢測到該信號后，聯鎖關閉水泵等受控設備，在屏幕上顯示報警信息并發出聲光報警，提示司爐人員及時處理。
4.3 控制輸出
接線
控制輸出線請根據受控電器的功率選用適當截面積的銅質多股軟導線，應注意端子接線的牢靠，否則通電后容易導致端子發熱燒毀。
請與傳感器弱電信號線分開穿管，走線中也應避免與傳感器弱電信號線平行。必須平行走線時，請將2個線束間隔15cm或更大距離，避免將電磁干擾過多地導入弱電系統。
燃燒器控制
① 燃燒器控制輸出為繼電器常開觸點的兩端，無電源輸出。
② 繼電器觸點容量為 10A/220VAC，使用時負載不應大于 500W。
③ 燃燒器控制輸出可接燃燒器的啟?？刂贫?，也可串聯在燃燒器的電源回路中。
加熱組控制
① 控制輸出為繼電器常開觸點的兩端，無電源輸出。
② 繼電器觸點容量為 10A/220VAC，使用時負載不應大于 500W。
③ 應外接適當功率的接觸器和漏電保護器驅動加熱組。
水泵(或補水電磁閥)控制
① 水泵控制輸出為繼電器常開觸點的兩端，無電源輸出。通常將其串聯在水泵的供電回路中。
② 繼電器觸點容量為 10A/220VAC，使用時負載不應大于 500W。建議接線時在該繼電器回路串聯 一個 20A 的保險絲作為過載保護。
③ 如水泵功率大于 500W 或要求使用三相供電時則應外接適當功率的接觸器和熱過載繼電器。
電流輸出 本控制器具有兩路 4～20mA 輸出通道，可以用來實現連續調節功能，可配接變頻器等設備。
五、異常處理及故障排除
5.1 通電無顯示 控制器得電后，發出一聲提示音。如無提示音請使用萬用表檢查電源進線端應有 24VDC 電壓。如 上述測試正常請與我公司用戶服務部門（13839468258）聯系。
5.2 燃燒器（或加熱組）不工作請觀察屏幕顯示，燃燒器（或加熱組）是否處于運行狀態。如屏幕上燃燒器（或加熱組）無工作 顯示，請觀察壓力顯示是否為高壓、溫度是否過高、控制器是否不處于運行狀態等，因?yàn)樵谶@些狀態 下控制器將不會啟動燃燒器（或加熱組）。 如屏幕上燃燒器（或加熱組）有工作顯示，請使用萬用表檢查燃燒器（或加熱組）控制輸出端子 兩端是否有 220V 交流電壓，如有 220V 交流電壓則請與我公司用戶服務部門聯系并將此情況說明；如 無 220V 交流電壓，請檢查燃燒器（或加熱組）供電回路是否正常或燃燒器本身是否處于保護鎖定狀態。
5.3 水泵不工作 請觀察屏幕顯示，水泵是否處于運行狀態。如屏幕上水泵無運行顯示，請觀察水位顯示是否為中 水位或高水位、水泵是否處于手動狀態、控制器是否處于報警狀態等，因?yàn)樵谶@些狀態下控制器將不 會啟動水泵。 如屏幕上水泵有運行顯示，請使用萬用表檢查水泵控制輸出端子兩端是否有 220V 交流電壓，如有220V 交流電壓請與我公司用戶服務部門聯系并將此情況說明；如無 220V 交流電壓，請檢查水泵供電回 路是否正常。
六、售后服務
當安裝、調試、使用等過程中遇到任何問題時，請及時與我公司聯系（13839468258），售后服務部門負責解答 咨詢并給出解決方案。
南京中嘉自控系統有限公司具備完善的售后服務體系和品質管理系統，嚴格遵守國家三包規 定，向用戶提供本機自出廠之日起因自身產品質量問題 12 個月內實行在廠免費保修，終身提 供免費維護和技術咨詢，保修期外若產品損壞只收取成本費。

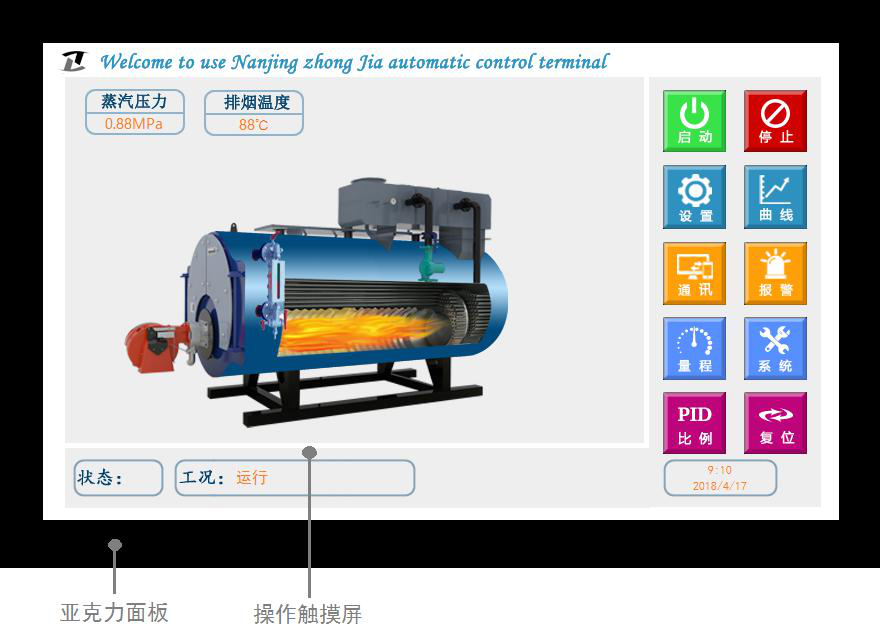

七、運行與控制

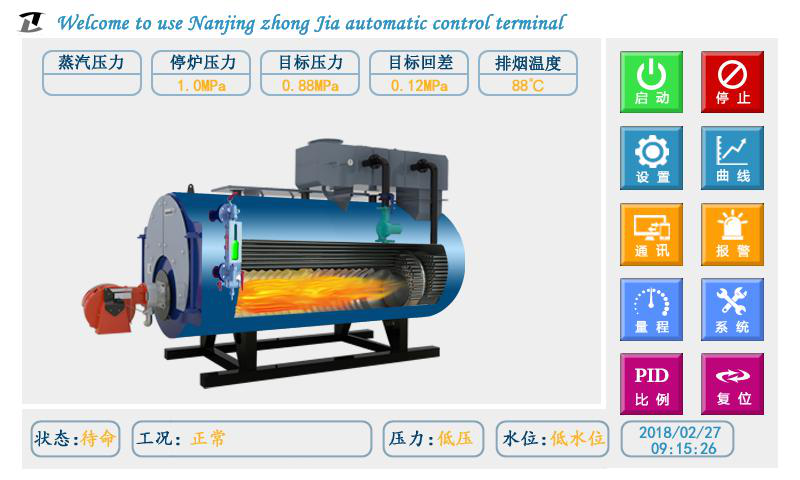

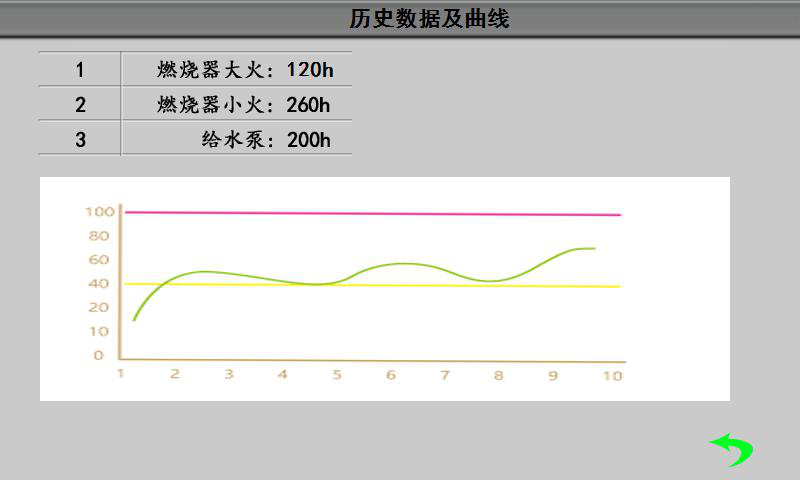

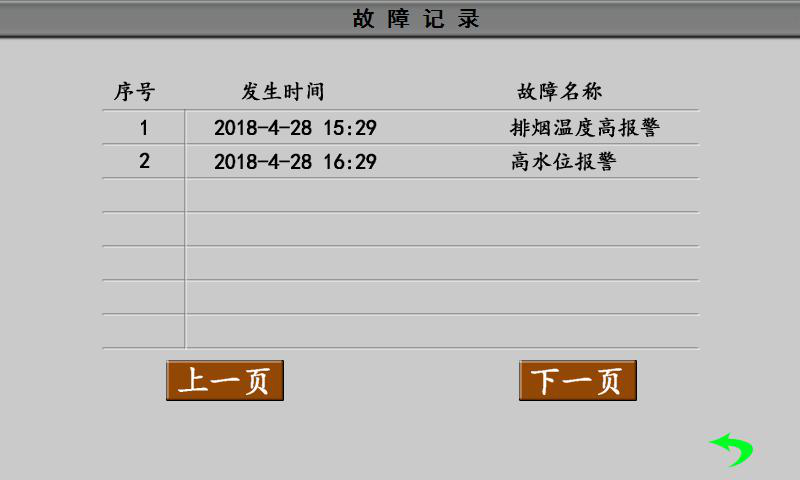

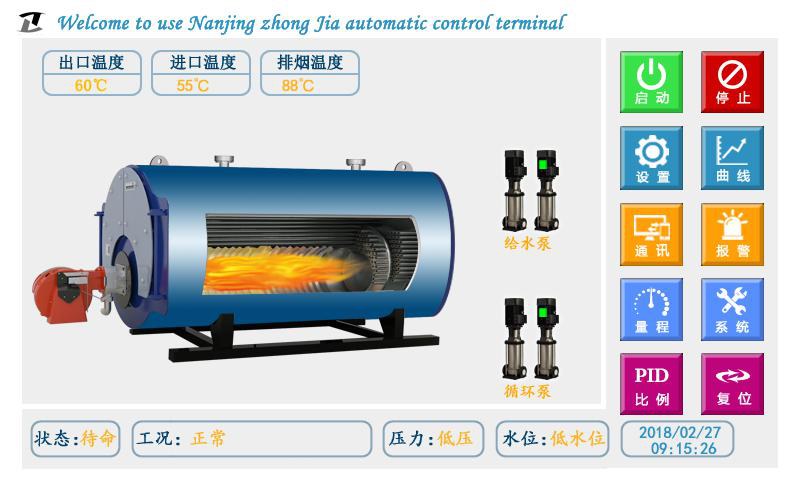

這部分內容主要是針對客戶購買的具體型號控制器的介紹說明。
