一、活動看臺簡圖

看 臺 組 件 名 稱

1.踏步 2.踏板 3.座椅 4.前沿板 5.前擋板 6.彈性首排支撐

7.背板 8.鋁合金封邊條 9.側護欄 10.副支撐 11.驅動支撐

12.可調節支撐輪 13.電機鏈接桿 14.尾部支架 15.電機 16.主支撐

17.后護欄插座 18.排鎖 19.斜拉條



二、基本操作

1. 打開看臺

A. 打開前，需檢查看臺前是否有障礙物，如有請及時清理。

B. 打開前，必須保持地面干凈、干燥、無任何水浸現象。

C. 檢查電源(配電箱:見圖1-2): 是否符合系統要求。

D. 當操作員啟動手柄開關(見圖1-1)時，兩端操作人員必須密切注意系統前進的情況，正常情況時，每排是依次拉出。

注:手柄開關使用方法為點動。長按展開按鈕即可展開，當看臺徹底展開時觸碰到限位開關會自動停止

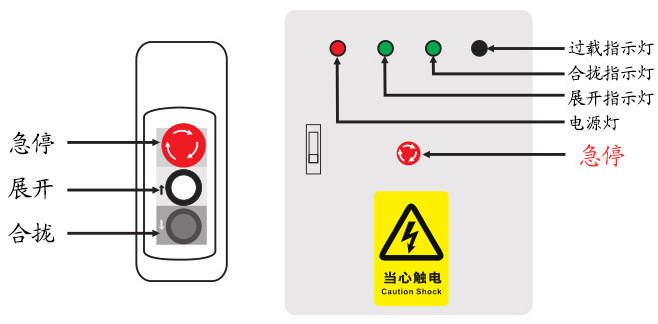

圖1-1 手柄開關	圖1-2 配電箱

E.系統打開后，如果是翻折椅請將座椅翻開。如果是條凳、矮靠背等無此操作。系統打開后，檢查聯接鎖(排鎖;見圖1-3) 是否合.上。

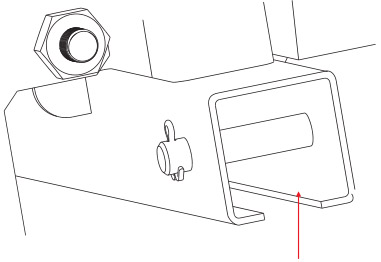

圖1-3 排鎖

注意：要隨時將手柄開關或鑰匙拿開，以防止無關人員操作或機器意外啟動。

2. 合攏看臺

(1)后置翻折椅

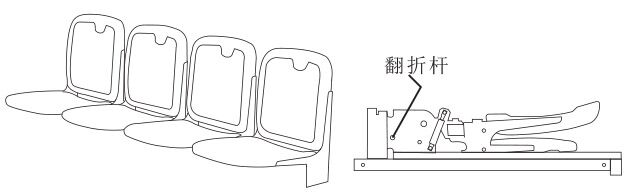

圖1-4 后置翻折椅張開	圖1-5 后置翻折椅合攏

A、將全部座椅用撬桿撬動鎖桿，將座椅翻下。

B、檢查聯接鎖(排鎖)是否正常，檢查看臺底部地面是否有障礙物和其它東西。如有，應及時清理。檢查電源是否符合系統要求。

C、合攏時，系統兩邊至少各站一人。

D、當操作員啟動合攏開關時，兩邊操作人員必須密切注意系統收縮情況。正常情況時，每排應依次收縮。

注：手柄開關使用方法為點動。長按合攏按鈕即可合攏，當看臺徹底合攏時，觸碰到限位開關會自動停止。

E、當系統收縮至最后一排時，兩邊操作人員應注意兩端進入情況，是否收合一致，最后，系統一定要收至設定的位置上。

F、看臺合攏后，關閉系統電源。

(2)前置翻折椅如下圖

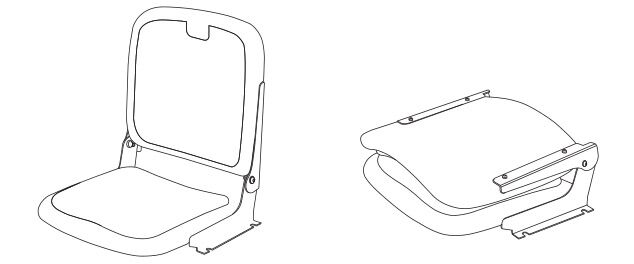

圖1-6 前置翻折椅張開	圖1-7 前置翻折椅合攏



三、注意事項

1. 不能在看臺運行中途進行反向操作，即不能在展開中途改為合攏，在合攏中途改為展開?！?/li>
2. 收縮閉合時，不要讓人攀爬、坐在或站在系統上。
3. 不讓無關人員操作系統。
4. 在操作時，不能有人站在、坐在或騎在系統上。
5. 不能讓無關人員接近系統下面。
6. 在無安全護欄時，不能單獨使用任何一單元和排位。
7. 不能讓系統接觸水和過量濕氣，不要讓濕衣服和浸水衣物的觀眾登上看臺。
8. ★ 切記：在操作完展開或收合看臺的操作后，必須及時關閉配電箱總閘電源，對未斷開配電箱總閘電源，而引發的觸電責任事故,由使用方承擔所有責任，廠家不承擔任何責任。

四、維護與保養

整個系統展開合攏使用率20次或3個月應作外觀檢查一遍，并作好如下工作：

1. 潤滑（詳見附錄1）

A. 整個系統展開合攏使用率20次或3個月需要潤滑一次。

B. 使用鈣基潤滑脂。

C. 將上部懸壁支架的內表面和排間軌道涂上潤滑脂。

2. 檢查

A. 請查閱適用的建筑法規中有關檢查要求的規定。

B. 本公司建議每6個月檢查一次，對系統進行潤滑時，應檢查其下層結構，看是否有失靈或損壞的部件，也要檢查排間聯接鎖（排鎖）是否有彎曲、丟失，螺栓有無松動。

C. 檢查其每次操作的流暢性，如有異常雜音，應立即停止，參閱相關處理方法處理。

3. 清潔

A. 伸展和收縮時，操作地板上的小碎片和灰塵應清掃干凈，以保操作的流暢。

B. 每次重大賽事后，應及時清掃踏板和壓板，應當使用掃帚和簸箕收集雜物。如存在食物或飲料痕跡時，應用濕抹布擦洗。

C. 座椅和扶手應根據使用頻率進行清理，一般用中性堿料與溫水混合物，用海綿或抹布擦洗，對難處理的銹蝕，可用家用清潔劑。

4. 保養

A. 為了保持木制構件（木質踏板）的外觀整潔，應像保養木地板一樣保養木制踏板。要根據看臺使用的頻繁程度，定期清潔。

B. 為保持塑料構件（座椅）的外觀整潔，應使用暖的肥皂水溶液清洗塑料座椅。清洗的頻率取決于使用的次數。用海綿清潔座椅和踏板。以吸去多余的液體，讓構件盡快曬干備用。

五、故障處理（詳見附錄2）

1. 與打不開有關的故障

A. 看臺無法打開

1. 電路系統原因：檢查電源、線路是否異常，檢查配電箱過載保護器是否跳閘。

2. 結構系統原因:檢查排鎖是否卡死、主支撐是否干涉、副支撐支撐輪和導向輪是否卡死。

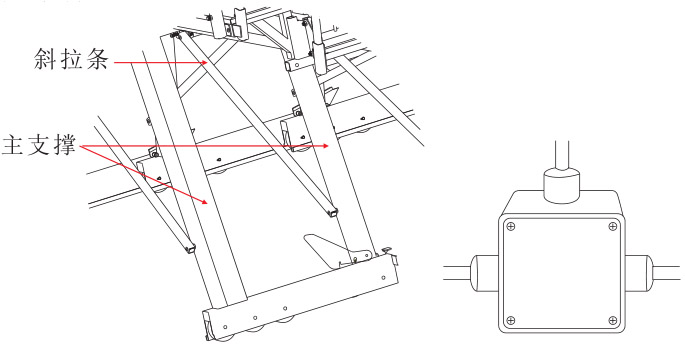

圖3-1 主支撐	圖3-2 接線盒

注：首排主支撐：第一排的主支撐（見圖3-1）；首排接線盒：第一排的接線盒（見圖3-2）

B. 打開看臺時受到的阻力很大

如果地板上的垃圾太多，輪子的阻力太大，應即時清掃場地。檢查看臺是在什么地方貼合在一起。檢查懸壁梁（副支撐，見圖3-3），看它是否有松脫現象。

如有：重新扣緊或維修。檢查主支撐之間的間距是否正常。主支撐與主支撐是否已校準成一直線。

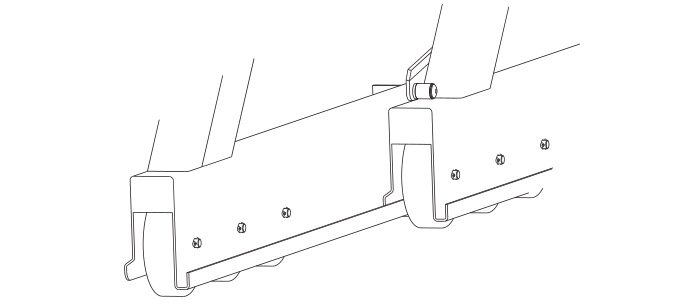

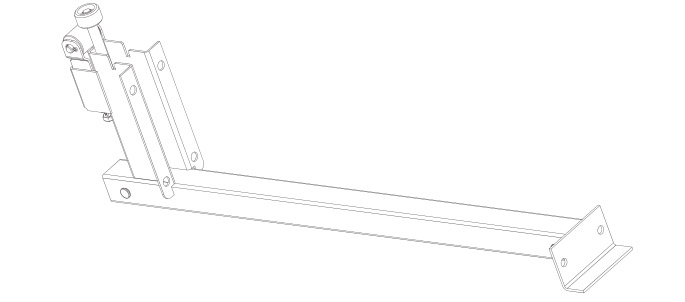

圖3-3 副支撐

2. 與合攏有關的故障

A. 看臺無法合攏

1. 電路系統原因：檢查電源、線路是否異常，檢查配電箱過載保護器是否跳閘。

2. 結構系統原因：檢查排鎖是否卡死、主支撐是否干涉、副支撐支撐輪和導向輪是否卡死。

B. 合攏時受到的阻力很大

如果地板上的垃圾太多，應即時清除。檢查所有的排鎖是否活動自如，排鎖銜接不當和操作不靈，會使各排過早合攏在一起,導致它們互相貼合。檢查懸壁梁是否有松脫現象。檢查主支撐之間的間距是否正常。

3. 與行走過程有關的故障

A.如果看臺有行走過程中卡住、走偏，檢查排鎖、配重塊（配重塊托盤，見圖3-4）。

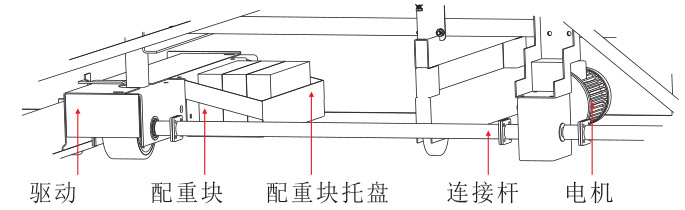

圖3-4 配重塊托盤

B. 如果看臺行走過程中沒有一排一排展開，檢查潤滑油是否足夠、排鎖是否有卡位、地面是否垃圾太多。

4. 電機不工作

A. 檢查總電源開關是否正常，檢查配電箱和手柄上的急停開關是否處于打開狀態。

B. 控制手柄插頭是否插入航空插座中。

C. 檢查配電箱的斷路器，若需要的話可更換。

附錄1潤滑部位圖解

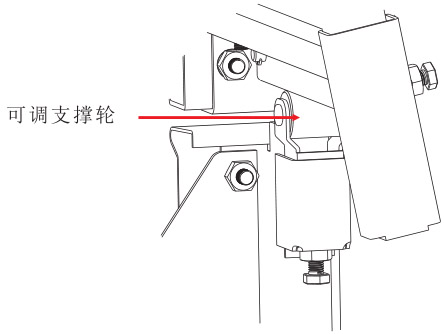

 3：可調支撐輪。如附圖1-3

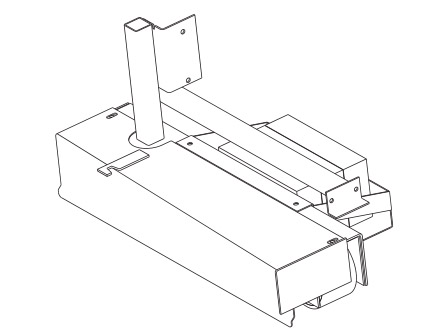

4：驅動。如附圖1-4

附圖1-4 驅動



附錄2 常見故障疑難解答

序號	狀況	處理方法
1	看臺無法打開、收攏	電動活動看臺： 1、檢查是否通電； 2、檢查首排接線盒是否跳閘； 3、排鎖是否卡住。 手動活動看臺： 1、檢查首排主支撐是否松開； 2、排鎖是否卡住。
2	看臺打開、收攏阻力大	1、檢查地板上的垃圾是否太多； 2、檢查看臺是否在什么地方貼合在一起； 3、檢查懸壁梁（副支撐），看它是否有松脫現象； 4、檢查主支撐之間的間距是否正常； 5、檢查主支撐與主支撐是否已校準成一直線。
3	看臺走偏	檢查配重塊，走慢的那側應多加配重。
4	看臺卡住	檢查排鎖是否卡住
5	看臺沒有一排一排展開	檢查潤滑油是否足夠、排鎖是否有卡位、地面是否垃圾太多。



警示

如果在使用中故障無法排除，請聯系我們。

請牢記：

如果使用不當，任何設計精良，調試完善的機械都無法長時間正常工作。

我們強烈建議用戶無論何時都嚴格遵守本手冊中的指導。我們以往的經驗證明，讓未經培訓的人員操作設備都是極不明智的行為。我們努力確保您選用的產品能長久的，無故障運行。

如果在閱讀此手冊后仍有問題，我們樂意為您提供一些幫助，請來電咨詢。

---

深 圳 優 藝 體 育 設 備 有 限 公 司 地址：廣東省深圳市龍華區觀光路1211號樂創薈大廈1棟二單元15F 咨詢電話：0755-26962680
